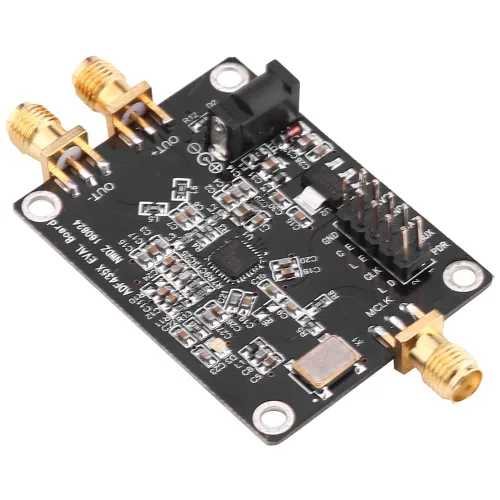

Walfront Módulo generador ADF4351 Junta de desarrollo 35M-4.4GHz RF generador fuente PLL fase Locked Loop Frequency Synthesizer

Lo más importante

Pruebas Eléctricas de la marca Walfront

• Marca: Walfront
• Categoría: Pruebas Eléctricas
• Color: Verde
• Dimensiones: 4.33 x 2.76 x 0.39 pulgadas
• Calificación: 3,7/5
• Valoraciones: 33

Qué incluye

• Contiene 1 unidad.

Datos técnicos destacados

• Dimensiones reportadas: 4.33 x 2.76 x 0.39 pulgadas (11.0 x 7.0 x 1.0 cm).
• Peso aproximado: 3.0 lb (1.4 kg).
• Calificación promedio de 3,7/5.
• 33 valoraciones visibles.
• Posición destacada en Generadores de Funciones de Prueba Eléctrica: #132.

Preguntas resueltas

Características: Esta placa de desarrollo de fuente ADF4351 tiene un diseño de placa de circuito bien diseñado. Puede ser controlado por el software oficial superior de la computadora. Todos los pasadores de control están conducidos hacia fuera para una operación conveniente. Oscilador de cristal activo predeterminado + -50ppm 25M. Se proporcionan diagrama de circuito en formato PDF y programa de prueba STM32. SPI de tres hilos para controlar el pin y el pasador de bloqueo de estado, lo que permite todas las funciones, incluido el barrido de frecuencia de punto y el salto de frecuencia, escalonando a 1K, el paso de baja frecuencia puede ser de 0.1K, según la frecuencia cristalina. Especificaciones: Rango de frecuencia de salida: ADF4351: 35M-4.4G Fuente de alimentación: DC002 Interfaz DC4-9V (típico 5V) Salida: 2.2-4.4G fundamental (seno), División fundamental 35M-2.2G ( ) Conector de salida: SMA hembra Tamaño: 49 x 37 x 12 mm / 1.93 x 1.45 x 0.47" Descarga de archivos: http://pan..com/s/1o8gBCJS (contraseña: gnxy) El paquete incluye: 1 x tablero de desarrollo de fuentes. Nota: Este tablero requiere conocimiento y habilidad profesionales, por favor asegúrese de saber cómo usarlo.

Diseño SPI de tres hilos: esta placa de desarrollo de fuente ADF4351 adopta un diseño de interfaz periférica serie de tres hilos para proporcionar una operación fácil. El SPI de tres hilos conduce al pin de control y al pasador de bloqueo de estado, que puede lograr todas las características, incluyendo barrido de frecuencia puntual y salto de frecuencia, y según la frecuencia cristalina, la frecuencia de paso puede ser de 0.1K a 1K Fácil de operar: Esta placa de desarrollo de fuente es fácil y conveniente de operar. Puede ser controlado por el software oficial de la computadora superior, por lo que puede controlarlo fácilmente, y todos los pines de control son conducidos por SPI de tres hilos para una operación conveniente, puede controlarlo a través de SPI de tres hilos fácilmente Excelente diseño: esta placa de desarrollo de fuente de RF tiene una disposición bien diseñada de la placa de circuito, que podría proporcionar un buen rendimiento duradero para usted Diseño del oscilador de cristal: hay un oscilador de cristal activo predeterminado + -50ppm 25M, con el que se proporciona el diagrama de circuito en formato PDF y el programa de prueba STM32 Aplicaciones de aislamiento: Esta placa de desarrollo de sintetizador de frecuencia de fuente tiene aplicaciones de aislamiento, el nivel de salida de RF puede silenciar, y la función de silencio se puede controlar por pin o software, y también proporciona salida auxiliar de RF que se puede apagar cuando no está en uso
