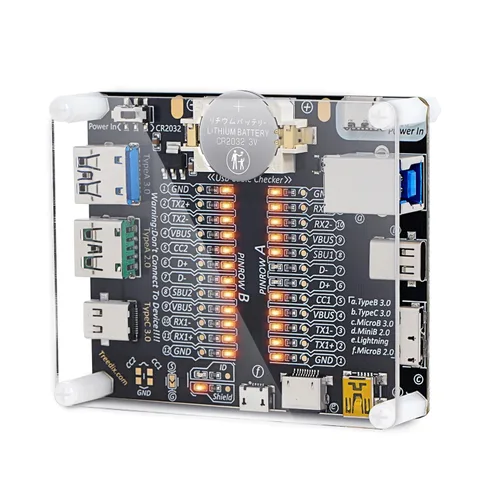

Tablero de prueba de cable USB Treedix con estuche de acrílico, comprobador de cable USB, cable de datos con carga, línea de datos de prueba, tipo

Este probador de cables USB es de buena calidad y un muy buen equipo de pruebas básico.

Muy práctico - recomendado para identificar y ordenar sus cables USB!

Tenía un cajón lleno de cables, algunos micro USB, USB-C, y muchos Rayos. Mis hijos no tratan bien los cables, y he tenido que reemplazar los conectores en algunos dispositivos.Esta pequeña tabla funciona muy bien. Fui capaz de pasar por toda la pila de cables rápidamente y eliminar los malos. Hace que encontrar fallos intermitentes sea fácil porque puedes mover el conector y doblar el cable e inmediatamente ver los LEDs apagarse.También ayuda a identificar el tipo de cable que estás sosteniendo. Algunos cables son sólo para cargar y carecen de líneas de datos. Algunos cables USB-C tienen más líneas de datos que otros. Los LEDs individuales para las líneas respectivas se encenderán en consecuencia.

Como alguien que maneja con frecuencia un gran inventario de electrónica y accesorios de carga, el probador de cable USB es una solución práctica a un problema común. Todos tenemos un cajón lleno de cables "misterios", y esta tabla proporciona una forma visual inmediata de distinguir entre cables de datos de alta calidad y versiones "sólo de carga".Versatilidad funcionalLa tabla es impresionantemente completa por su tamaño. Cuenta con puertos de entrada y salida para casi todos los estándares USB comunes:USB Tipo-A y Tipo-BUSB Tipo-Cmicro-USBMini-USB (encontrado en algunos periféricos más antiguos)Al conectar un cable a los puertos correspondientes, los indicadores LED le indican exactamente qué cables internos son funcionales. Si sólo las luces VCC y GND iluminan, usted sabe que es un …

En primer lugar, el "Cable Tester Board" en sí mismo es un, en su mayoría, bien construido y diseñado componente. No hace nada elegante como decirle la versión de carga PD/QC o incluso qué Data tasa el soporte de cables. Es sólo una manera sencilla y sencilla de probar si tu cable tiene todas sus conexiones físicas que se supone que tiene. El "case" acrílico es muy delgado y los orificios de montaje están tan cerca de las esquinas que hay una cantidad tan pequeña de acrílico que todos se romperán con el menor poco de presión de los tornillos y standoffs PLASTIC. Hay dos maneras de alimentar el dispositivo, ya sea con la batería de litio 3V de la coincell CR2032 o lo que parece ser un enchufe de alimentación JST no tan fácilmente disponible (PH2 tal vez?) aparentemente para su uso con …

Fácil de usar: poner una batería, conectar un cable y salir. Se necesita un poco de acostumbrarse a leer los LEDs de estado. El manual es de huesos desnudos, pero proporciona la información esencial. Un sencillo pero eficaz verificador de continuidad para ordenar mi cajón lleno de cables USB. Me sorprendió cuántos de mis viejos cables estaban cargando solamente (sin conexiones de datos). AFAIK, este probador no lee chip de marcado electrónico (requerido en datos de alta carga/muy alta velocidad, por ejemplo. Thunderbolt, USB 3 gen 2), pero hace todo lo que necesito. Gracias treedix por esta herramienta simple y eficaz a un precio asequible. Definitivamente compraría de nuevo.

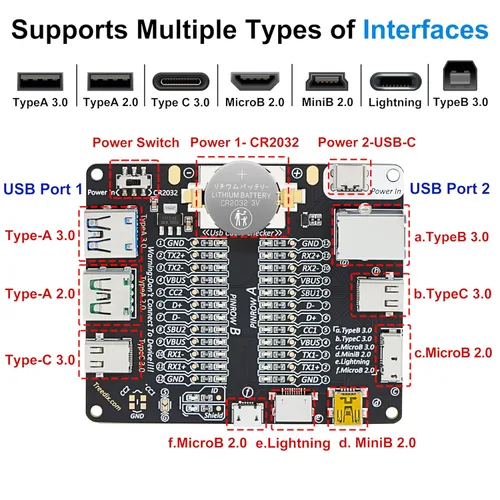

Decidí comprar este Treedix simplificado probador de cable USB en lugar de un considerablemente más caro diferente probador de marca con una lectura LCD. La diferencia es LEDs dedicados versus lectura LCD. El lado izquierdo del tablero tiene conectores USB para el tipo A 3.0, el tipo B 2.0 y el tipo C 3.0. El lado derecho del tablero tiene conectores USB para el tipo B 3.0, tipo C 3.0, tipo Micro B 3.0. La parte inferior del tablero tiene conectores USB para Mini B 2.0, Micro B 2.0 y un conector para rayos Apple. El tablero de circuito tiene útiles diagramas de cableado impreso para los conectores.El tablero viene con una batería CR2032 con la provisión de alimentación alterna de 3V a 12V mediante un conector JST PH 2.0. Un interruptor permite la selección de la potencia de entrada. …

Pros:No se equivoquen, este es un artilugio bien hecho, barato y útil para comprobar cables USB, ya que los fabricantes no parecen estar dispuestos a identificar claramente la cantidad de la especificación USB que un cable cubre en su cableado (es decir, es sólo carga, datos y carga, para vídeo y audio, etc.). En realidad, apoyo la cubierta de plexiglass que te dan por un extra de $2. Es fácil poner o dejar, con los stand-offs roscados que levantan el fondo del tablero de circuito de una superficie de mesa. Los componentes están montados en superficie excepto por los conectores USB, por lo que hay poco que ganar añadiendo más al estuche (aunque podría, ya que los puntos de apoyo en la parte inferior están roscados para un inserto de tornillo para permitir el montaje de una cubierta en la …
