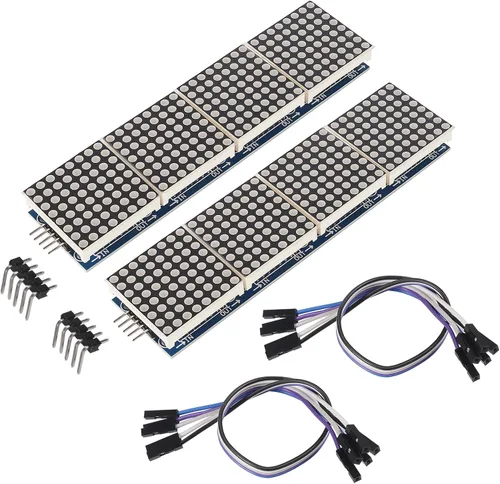

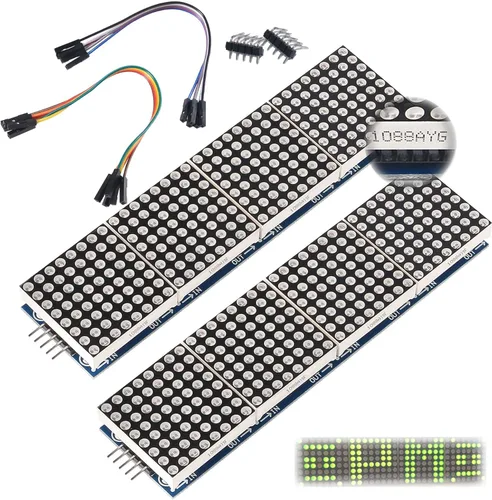

MAX7219 Módulo de matriz de puntos 32x8 4 en 1 módulos de pantalla LED para microcontrolador Arduino Raspberry Pi con cable de 5 pines, azul

Lo más importante

Pantallas Optoelectrónicas de la marca ALAMSCN

• Marca: ALAMSCN
• Categoría: Pantallas Optoelectrónicas
• Calificación: 4,2/5
• Valoraciones: 75

Uso y compatibilidad

• Compatible con Arduino, Frambuesa Pi.

Datos técnicos destacados

• Peso aproximado: 2.0 lb (0.9 kg).
• Calificación promedio de 4,2/5.
• 75 valoraciones visibles.
• Posición destacada en Pantallas de Segmento LED: #4.

Preguntas resueltas

MAX7219 Módulo de matriz de puntos 32x8 4 en 1 módulos de pantalla LED para microcontrolador Arduino Raspberry Pi con cable de 5 pines, azul

El MAX7219 es un controlador compacto de pantalla de cátodo común de entrada/salida serial que interconectan microprocesadores (µPs) con pantallas LED numéricas de 7 segmentos de hasta 8 dígitos, pantallas de gráficos de barras o 64 LED individuales. En el chip se incluyen un decodificador de código B BCD, circuitos de escaneo multiplex, controladores de segmentos y dígitos, y una RAM estática de 8x8 que almacena cada dígito. Solo se requiere una resistencia externa para establecer la corriente del segmento para todos los LED. Una conveniente interfaz serie de 3 hilos se conecta a todos los µP comunes. Los dígitos individuales se pueden abordar y actualizar sin volver a escribir toda la pantalla. El MAX7219 también permite al usuario seleccionar el código B decodificación o no decodificación para cada dígito. Los dispositivos incluyen un modo de apagado de baja potencia de 150µA, control de brillo analógico y digital, un registro de límite de escaneo que permite al usuario mostrar de 1 a 8 dígitos y un modo de prueba que fuerza todos los LED encendidos.
