Hilitand 4-Channel MOSFET PWM 3-20V a 3.7-27VDC 10A Módulo Controlador PLC Amplificador

Para hacer este interruptor correctamente el led tuvo que ser removido y saltado para que funcione con 3.3v de micro controlador. Bastante fácil pero su trabajo con componentes pequeños

Como otros han publicado aquí, estos funcionan bien si usted tiene un voltaje de activación sobre 3.9V, estos no funcionarán con un voltaje de entrada menor que el que se publica incorrectamente en la descripción. Lo sabía con anticipación porque un compañero de trabajo compró estas y las envió de vuelta por eso. Sólo uso una entrada 5V para que funcionen bien. Sería bueno si hubiera otro agujero de montaje en el lado opuesto a los 2 agujeros. Por el costo, sin embargo, es una alternativa muy barata a hacer su propia tabla.

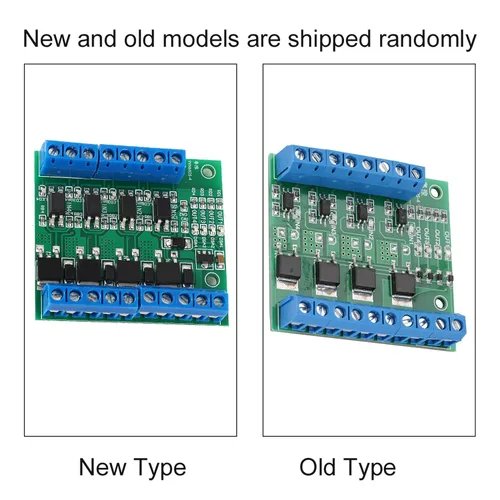

Como otros, no leí completamente las críticas. Este dispositivo no funciona con una entrada de 3.3v pwm como la de y ESP8266. El cortocircuito del LED de entrada como sugiere otros permite el control de la salida ESP 3.3v pwm. Aun así, perdí mucho tiempo y esfuerzo resolviendo problemas con el dispositivo, sólo para descubrir que no se había especificado correctamente. Es un buen valor y realiza la tarea necesaria, pero el producto necesita ser descrito correctamente. Me pregunto si esto no es un problema con el diseño "viejo", que el vendedor está enviando simultáneamente.

Tenga cuidado de que necesita hackear la placa para que funcione con dispositivos 3.3V, como ESP32.La entrada del optoacoplador PC817 tiene resistencia 4K7 y LED 1.6V conectados en serie.Con entrada 3.3V que resulta en corriente de entrada del optoacoplador sobre 0,36 mA - demasiado bajo.Una manera de hacer este trabajo es reemplazar la resistencia 4K7 con resistencia 510 Ohm.Lo que resulta en corriente de entrada del optoacoplador sobre 3.3 mA.

Se necesita que los MOSFET aislados sean conducidos por un microcontrolador de 3.3V. Las especificaciones de este dispositivo dicen que un voltaje de entrada tan bajo como 3V encenderá el MOSFET. Sin embargo, requiere al menos 4.3V antes de que algo suceda. Funciona como se esperaba cuando se acciona por un pin de salida de 5V, bit no cuando se utiliza un 3.3V. Pude conducirlos usando controladores ULN2803A Darlington y revirtiendo las conexiones de polaridad en las entradas. Más tarde me enteré de que podía conducir mis cargas directamente fuera de los chips ULN2803A, ahorrando así el costo, el área de uso y el cableado adicional requerido por estas unidades. Yo habría dado una calificación 5 es de hecho que habían trabajado en el nivel 3V spec'd. Creo que se satisfarán con tus …

No soy nuevo en estos pero los han cambiado y ahora no van a trabajar con la lógica de 3.3v. ¡No debería tener que modificarlo y quitar las conexiones de led y corto para que funcione con las especificaciones que se anuncian para trabajar! Gente/vendedores que sacan esta basura de aquí. No modificar estos para hacer que funcionen y dejar que estos vendedores descolgan! ¡Envía esta basura falsa de publicidad de vuelta y haz que se coman el costo!

Este producto funciona exactamente como se esperaba. Lo usé para amplificar señales pwm de un PLC para operar válvulas solenoide hidráulicas en un proyecto en el que he estado trabajando. Esto reemplazó a controladores de válvulas elenoides proporcionales muy caros, y funciona bien.

Así que voy a darle cinco estrellas por ahora. Estoy haciendo una prueba para ver si los Mosfets se calientan o no con una bobina de relé de 30 amplificadores. Hasta ahora el tablero está helado!He estado escribiendo código y desarrollando sistemas alrededor de Arduino y Raspberry pi controladores. Esta es la primera interfaz que he encontrado que puede ejecutar un relé tipo automotor. Lo único que hay en el mercado son las placas de relés con relés no extraíbles. Esto es estúpido para ejecutar un relé para alimentar un relé. Los relés de estas tablas son sólo capaces de 10 amperios y si cualquiera de los relés ir mal la interguía es basura a menos que pueda soldar una nueva en su lugar. 10 relés de amplificadores no son suficientes para el uso general, se necesita un relé capaz de dos …
