FYSETC Piezas de impresora 3D, 5 unidades de actualización Stepstick silencio S2209 V4.0 controlador de motor paso a paso modo UART con disipador

Lo más importante

Piezas y Accesorios de Impresora 3D de la marca Fuyuansheng

• Marca: Fuyuansheng
• Categoría: Piezas y Accesorios de Impresora 3D
• Color: Azul, negro
• Dimensiones: 5.47 x 4.29 x 1.3 pulgadas
• Calificación: 4,0/5
• Valoraciones: 20

Datos técnicos destacados

• Dimensiones reportadas: 5.47 x 4.29 x 1.3 pulgadas (13.9 x 10.9 x 3.3 cm).
• Peso aproximado: 3.0 lb (1.4 kg).
• Calificación promedio de 4,0/5.
• 20 valoraciones visibles.
• Posición destacada en Interfaz y Módulos de Controladores de Impresora 3D: #89.

Preguntas resueltas

Características: 1) Motores paso a paso bifásicos hasta corriente de bobina 2.8A (pico), 2A RMS 2) Interfaz de PASO/DIR con ajuste de pin de 8, 16, 32 o 64 microstep 3) Correr suave 256 micropasos por interpolación MicroPlyer 4) Funcionamiento silencioso del motor StealthChop2 5) chopper altamente dinámico del control del motor SpreadCycle 6) Detección de carga y parada StallGuard4 para StealthChop 7) Control de corriente CoolStep para ahorros de energía hasta el 75% 8) RDSon bajo, LS de calentamiento bajo 170mΩ y HS 170mΩ (tipo. a 77.0 °F) t Rango de voltaje 4.75… 29V DC 9) Espera de baja potencia para adaptarse a las regulaciones de energía en espera 10) Opción de resistencia de sentido interno (no se requieren resistencias de sentido) 11) Frenado pasivo, Freewheeling y apagado automático 12) UART y OTP de un solo cable para opciones de configuración avanzadas 13) Generador de pulso integrado para movimiento independiente 14) Protección completa y diagnósticos El paquete incluye: 5 x TMC2209 controlador V4.0 5 x disipador de calor. 1 destornillador

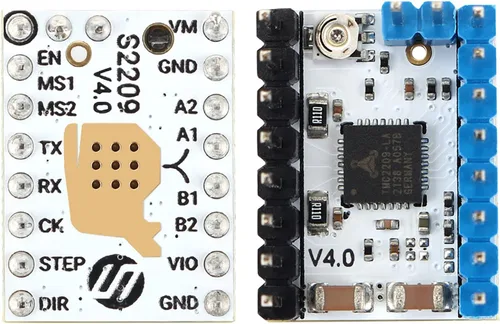

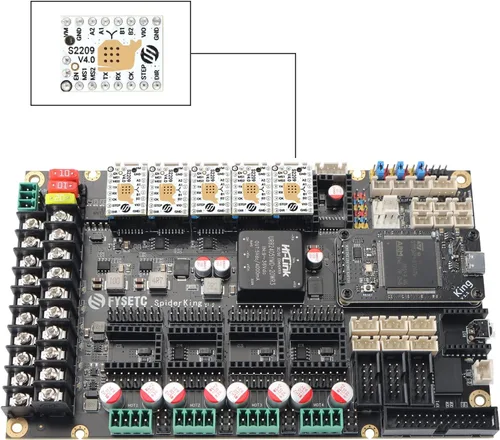

TMC2209 V4.0: controlador de motor ultra silencioso, nueva versión 2022, compatible con varios controladores heredados, así como con el TMC2208, compatible con el modo UART, compatible con placas base populares como FYSETC S6/F6, SpideKing, MKS SGENL, MKS GENL v2.0, MKS RobinE3D, SKRv1.3D. /1.4. El color del disipador de calor es aleatorio: azul o negro Consejos de actualización: agregue pin CLK, no conecte por defecto, vincule a GND a través de 0R; SPREAD pin está flotando. Reserva resistencias pull-up y pull-down. Mover TX de 3 a 5 Ventaja 1: StallGuard para homing sin sensores. Los MOSFET de potencia integrados manejan corrientes de motor de hasta 2 A RMS con características de protección y diagnóstico para un funcionamiento robusto y confiable. Una interfaz UART simple de usar abre opciones de ajuste y control. Almacene la sintonización de aplicaciones a la memoria OTP Ventaja 2: La familia de conductores de motor paso a paso STEP/DIR más avanzada de las industrias actualiza los diseños a un funcionamiento silencioso y más preciso para obtener soluciones rentables y altamente competitivas Ventaja 3: Controladores de paso/Dir para motores paso a paso bipolares bifásicos de hasta 2.8A pico –StealthChop para movimiento silencioso - Opción de interfaz UART - Detección de parada sin sensor StallGuard4
