AURSINC LibreVNA 2.0 Analizador de Red Vectorial, 100KHz-6GHz Analizador de Antenas Profesional Midiendo Parámetros S Completos con Entrada/Salida

Lo más importante

Pruebas Eléctricas de la marca AURSINC

• Marca: AURSINC
• Categoría: Pruebas Eléctricas
• Dimensiones: 6.93 x 5.98 x 1.93 pulgadas
• Calificación: 4,2/5
• Valoraciones: 17

Datos técnicos destacados

• Dimensiones reportadas: 6.93 x 5.98 x 1.93 pulgadas (17.6 x 15.2 x 4.9 cm).
• Peso aproximado: 68.0 lb (30.8 kg).
• Calificación promedio de 4,2/5.
• 17 valoraciones visibles.
• Posición destacada en Analizadores de Espectro Eléctrico: #52.
• Disponible desde abril de 2021.

Preguntas resueltas

AURSINC LibreVNA 2.0 Analizador de Red Vectorial, 100KHz-6GHz Analizador de Antenas Profesional Midiendo Parámetros S Completos con Entrada/Salida

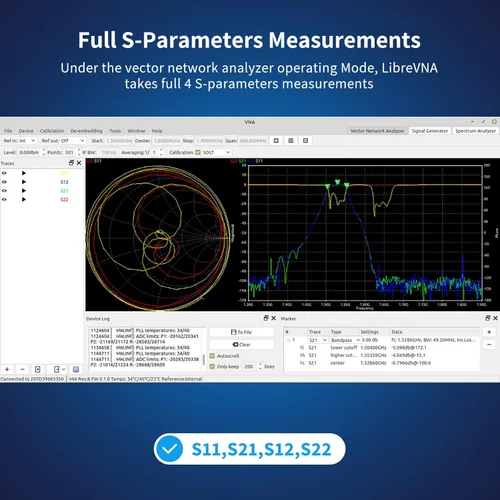

[Versión mejorada del LibreVNA profesional] LibreVNA es un hardware de código abierto, analizador de redes vectoriales (VNA) completo de 2 puertos basado en USB diseñado por Jankae, que proporciona un rango de frecuencia ultra amplio de 100kHz a 6GHz. Diseño actualizado de PCB de 6 capas que optimiza el aislamiento del puerto S12 y la coincidencia de puertos de alta frecuencia. Admite la actualización del firmware y puede cargar un nuevo firmware del microcontrolador y la configuración FPGA en el LibreVNA [Comparable al Nano VNA de grado de laboratorio] El diseño de la fuente de alimentación de ruido ultrabajo y el uso de ADC de 16 bits, junto con la carcasa blindada de aluminio del CNC de precisión, logran hasta 100 dB de dinámica efectiva. Utilizando 3 ADC para muestrear datos simultáneamente y usando FPGA para el procesamiento de señales, el analizador de antena portátil Libre VNA es capaz de escanear más de 10,000 puntos de mediciones de puerto dual completo en menos de 1 segundo Rango de frecuencia: soporta una amplia gama de mediciones de frecuencia de 100 kHz a 6 GHz, la precisión de frecuencia mejorada es <2 ppm. El S12 puede lograr más de 90 dB de aislamiento del puerto por debajo de 3 GHz, permitiendo mediciones por encima de 6 GHz utilizando armónicos. Durante pruebas reales de hasta 9GHz, tanto S11 como S22 tienen una directividad de puerto de más de 10dB, y S12, S21 tienen una dinámica de más de 40dB Mediciones completas de parámetros S: En el modo de operación LibreVNA, el VNA puede medir los parámetros completos S11, S21, S12 y S21. Se genera una señal fuente y se aplica alternativamente a los puertos de RF. Esta señal entrante en ambos puertos de RF se mide, dando como resultado los cuatro parámetros S S11 y S21 (cuando la señal se enruta al puerto 1), así como S12 y S22 (cuando la señal se enruta al puerto 2) [Dispositivo 3 en 1] Aunque el hardware VNA no está diseñado para ser utilizado como analizador de espectro y generador de señales, la arquitectura general de hardware de un analizador de espectro y generador de señal son lo suficientemente similares a la de un VNA para implementar mediciones básicas del espectro y emitir una señal de CW, lo que podría ser suficiente si no hay otro equipo disponible. Las principales diferencias con un analizador de espectro real y un generador de señales, por favor, consulta el manual del producto [Control de software de PC] El LibreVNA debe usarse con el software de computadora host y una pantalla separada, ya que no tiene un monitor incorporado. LibreVNA proporciona software para las plataformas Windows y Ubuntu. Solo necesita descargarlo y descomprimirlo para ejecutarlo. Sistema operativo compatible: Windows, Linux, MacOS. (Sólo el software de 64 bits está disponible por ahora) Lista de embalaje: 1x host LibreVNA, 1x cable de datos USB tipo-C, 1x cable de alimentación USB, 2x cable RF SMA macho a macho SS405 de 30cm, 1x kit de calibración SMA macho - OPEN, 1x kit de calibración SMA macho - SHORT, 2x kit de calibración SMA macho - LOAD, 2x conector SMA hembra a hembra, 2x conector SMA macho a macho, 1x manual en inglés. El LibreVNA es altamente funcional y capaz de satisfacer las demandas de los ingenieros de RF, investigadores o aficionados para una amplia gama de mediciones de RF y mediciones de parámetros de red de microondas
